Stroj za oblikovanje prirobnic

Zakaj izbrati nas

Profesionalna ekipa

Pridobili smo certifikate ISO9001:2008, CE itd. Tako lahko nudimo najbolj profesionalne storitve za stranke z dolgoletnimi izkušnjami in strokovnimi ekipami s polno storitvijo.



Storitev sledenja tovora

Imamo odličen sistem sledenja, s katerim lahko blago varno in hitro doseže cilj. Stranke lahko kadar koli preverijo status pošiljanja blaga prek naše storitve sledenja tovora.

Kontrola kakovosti

Za vsak postopek imamo stroge inšpekcijske standarde in vedno vztrajamo, da je kakovost življenje.

Konkurenčna cena

Imamo strokovno ekipo za nabavo in ekipo za obračunavanje stroškov, ki poskuša zmanjšati stroške in dobiček ter vam zagotoviti dobro ceno.

Kaj je stroj za oblikovanje prirobnic



Stroj za oblikovanje prirobnic je vrsta strojev za oblikovanje pločevine, ki se uporablja za ustvarjanje prirobnic v pločevini ali ploščah. Ti stroji so na voljo v različnih oblikah in konfiguracijah, vendar na splošno delujejo tako, da pločevino vpnejo med dve matrici in s pritiskom oblikujejo v želeno obliko prirobnice. Nastala prirobnica se lahko uporablja za različne namene, kot je ojačitev strukture ali ustvarjanje tesnila med dvema površinama. Stroji za oblikovanje prirobnic so lahko ročni ali avtomatizirani in lahko obdelujejo različne debeline in materiale, od tankih aluminijastih plošč do debelih jeklenih plošč.

First 123 Last 1/3
Prednosti stroja za oblikovanje prirobnic


Majhna velikost in majhna teža
Ta stroj ima značilnosti kompaktne strukture, majhnosti in majhne teže, ker ne samo da sprejme strukturo prenosa nove tehnologije, vhodna gred in izhodna gred sta na isti osi, ampak ima tudi neposredno povezavo z motorjem.



Visoka mehanska učinkovitost, malo okvar in dolga življenjska doba
Glavni deli prenosa mreže stroja so izdelani iz visokokakovostnega vezanega jekla, končni ležaj delovnega valja pa je podprt z ležajem, proizvedenim s tujo tehnologijo, ki ima veliko nosilnost in zmanjšuje izgubo moči zaradi trenja. Zato ima stroj dobro mehansko zmogljivost, dobro odpornost proti obrabi in kotalno trenje, zato ima manj okvar in dolgo življenjsko dobo.



Zanesljivo in stabilno delovanje
Ta stroj je med prenosom vpleten z več zobmi, tako da lahko deluje stabilno in zanesljivo z nizko stopnjo hrupa.



Priročna demontaža in enostavno vzdrževanje
Njegov stroj ima splošno strukturo, razumno zasnovo, močno togost, preprosto razstavljanje in enostavno vzdrževanje.


Kakšne so aplikacije stroja za oblikovanje prirobnic

01/

Industrija HVAC (ogrevanje, prezračevanje in klimatizacija).
Stroji za oblikovanje prirobnic se pogosto uporabljajo za izdelavo zračnih kanalov, kanalov za klimatske naprave in prezračevalnih kanalov. Ti stroji so sposobni izdelati prirobnice različnih oblik in velikosti, ki so bistvenega pomena za povezovanje kanalov.

02/

Avtomobilska industrija
Stroji za oblikovanje prirobnic se uporabljajo za izdelavo različnih sestavnih delov avtomobilov, kot so izpušni sistemi, zavorni sistemi in rezervoarji za gorivo. Robovi s prirobnicami zagotavljajo tesno in varno prileganje, kar je pomembno za zagotavljanje varnosti in dolgo življenjsko dobo vozil.

03/

Letalska industrija
Stroji za oblikovanje prirobnic se uporabljajo za izdelavo komponent za letalske motorje, kot so cevi s prirobnicami, cevi in ​​tlačne posode. Natančnost in točnost strojev za oblikovanje prirobnic sta ključni za proizvodnjo komponent z visoko zmogljivimi standardi.

04/

Gradbena industrija
Stroji za oblikovanje prirobnic se uporabljajo za izdelavo strukturnih komponent, kot so nosilci, stebri in nosilci, ki zahtevajo prirobljene robove za povezavo z drugimi komponentami.

05/

Pohištvena industrija
Stroji za oblikovanje prirobnic se uporabljajo za izdelavo kovinskih komponent pohištva, kot so stoli, postelje, mize in omare.

06/

Industrija proizvodnje opreme
Stroji za oblikovanje prirobnic se uporabljajo za izdelavo kovinskih delov za opremo, kot so generatorji, črpalke, turbine, kompresorji itd.


Osnovni parametri stroja za oblikovanje prirobnic

Splošne dimenzije

Stroj meri 2700 mm v dolžino, 700 mm v širino in 1100 mm v višino.

Utež

Stroj tehta približno 850 kilogramov.

Model reduktorja

Stroj uporablja reduktor RV110 s prestavnim razmerjem 25-30.

Moč motorja

Motor ima izhodno moč 3 kW.

Uporabni material

Stroj je zasnovan za delo z navadnimi pocinkanimi ploščami debeline 0,6 mm do 1,2 mm.

Delovna hitrost

V povprečju stroj deluje s hitrostjo približno 14 metrov na minuto.

Omejitev dolžine

Dolžina materiala, ki ga lahko obdela stroj, ni omejena.

Natančnost izdelka

Napaka velikosti ne presega ±0,6 mm, napaka kota pa ne presega ±2 stopinji.

Sestavni deli stroja za oblikovanje prirobnic

1

Sistem hranjenja:Dovajalni sistem stroja za oblikovanje prirobnic je odgovoren za zagotavljanje surovin procesu oblikovanja. Običajno vključuje odvijalnik, izravnalno napravo in podajalni valj.

2

Sistem oblikovanja:Sistem oblikovanja uporablja tehnologijo valjanja za oblikovanje surovine v želeni profil prirobnice. Zvitki so skrbno oblikovani za ustvarjanje natančne oblike in dimenzij, potrebnih za specifično uporabo.

3

Rezalni sistem:Ko je prirobnica oblikovana, jo rezalni sistem loči od ostalega materiala. Ta sistem lahko vključuje strižno ali rezalno rezilo, ki je lahko mehansko ali hidravlično.

4

Nadzorni sistem:Nadzorni sistem upravlja celoten proizvodni proces, vključno s sistemi podajanja, oblikovanja in rezanja. Vključuje PLC (programabilni logični krmilnik) in HMI (vmesnik človek-stroj) za spremljanje in krmiljenje parametrov stroja, kot so hitrost, napetost in dolžina rezanja.

5

Podporni sistem:Podporni sistem vključuje okvir, valje in ležaje, ki držijo oblikovalni sistem na mestu in zagotavljajo stabilnost med procesom oblikovanja in rezanja.

6

Hidravlični sistem:Hidravlični sistem napaja rezalni sistem in zagotavlja potreben pritisk za učinkovito delovanje oblikovalnega sistema. Vključuje črpalko, motor ter različne ventile in cilindre.

7

Električni sistem:Električni sistem vključuje vso napeljavo, senzorje, stikala in motorje, potrebne za napajanje stroja. Vključuje tudi varnostne funkcije, kot so gumbi za zaustavitev v sili in varnostna varovala za zaščito operaterjev pred nesrečami.

Auto Duct Line Pipe Making Machine

Kako deluje stroj za oblikovanje prirobnic





Priprava materiala

Najprej mora upravljavec pripraviti kovinsko ploščo, običajno z uporabo pocinkane plošče ali plošče iz nerjavečega jekla. Velikost in debelina plošče morata ustrezati konstrukcijskim zahtevam.

Hranjenje listov

Položite pločevino na podajalno napravo stroja za oblikovanje prirobnic in zagotovite natančen položaj in pozicioniranje pločevine.

Pozicioniranje in oblikovanje

Stroj za oblikovanje prirobnice locira pločevino v pravilen položaj prek pozicionirne naprave. Nato se s pomočjo strojne obdelave pločevina stisne, razreže in prirobi z valji ali rezalnimi orodji, da se postopoma oblikuje oblika in struktura prirobnice.

Nastavitev valja ali orodja

Glede na debelino pločevine in želeno obliko prirobnice je treba prilagoditi položaj, kot in razmik valja ali orodja, da zagotovimo natančnost in doslednost v procesu oblikovanja.

Zaključek oblikovanja

Po nizu operacij valjanja, rezanja in prirobljevanja pločevina končno oblikuje popolno obliko prirobnice. Načelo delovanja stroja za oblikovanje prirobnic temelji na delovanju mehanske sile. Kovinska plošča se obdela in oblikuje z valji ali rezalnimi orodji, na koncu pa se oblikuje prirobnica. Celoten proces zahteva, da se operaterji prilagodijo glede na konstrukcijske zahteve in opremo, da zagotovijo natančnost in kakovost pozicioniranja, obdelave in oblikovanja pločevine.

Varnostna navodila za delovanje stroja za oblikovanje prirobnic


Seznanjen z navodili za uporabo

Pred uporabo stroja za oblikovanje prirobnice morate natančno prebrati in razumeti priročnik za uporabo opreme. Poznavanje funkcij, delovanja, delovnih postopkov in varnostnih zahtev opreme je osnova za zagotavljanje varnega delovanja.

Osebna varovalna oprema

Med delom morajo operaterji nositi ustrezno osebno zaščitno opremo, vključno z očali, ušesnimi čepki ali glušniki, delovnimi rokavicami in nedrsečimi čevlji. Ta oprema lahko učinkovito zaščiti operaterje pred možnimi poškodbami.

Pregled opreme

Pred uporabo stroja za oblikovanje prirobnic je treba opraviti celovit pregled opreme. Prepričajte se, da so vsi varnostni ščitniki, zaščitne naprave in pritrdilni elementi nepoškodovani ter da so delovni deli prožni in zanesljivi. Če se odkrije kakršna koli nepravilnost ali poškodba, ga je treba takoj popraviti ali zamenjati.

Moč in električna varnost

Prepričajte se, da je napajalni priključek stroja za oblikovanje prirobnice pravilen in stabilen ter izpolnjuje varnostne zahteve. Prepovedano je uporabljati opremo v vlažnem okolju, da preprečite nevarnost električnega udara. Izogibajte se uporabi poškodovanih ali zastarelih kablov in vtičev.

Priprava materiala

Pred začetkom dela pripravite potrebno pločevino in zagotovite, da ustreza zahtevam specifikacije. Preverite velikost, debelino in kakovost površine pločevine, da se prepričate, da je primerna za oblikovanje in da ni večjih napak ali deformacij.

Operativne sposobnosti

V skladu z navodili v priročniku za uporabo pravilno nastavite in prilagodite parametre in način delovanja stroja za oblikovanje prirobnic. Prepričajte se, da so orodja, valji in kalupi pravilno nameščeni, ter opravite potrebno mazanje in vzdrževanje. Sledite pravilnim korakom delovanja, da se izognete napakam pri delovanju in nevarnim dejanjem.

Nasveti za vzdrževanje stroja za oblikovanje prirobnic





Redno čiščenje
Redno čiščenje stroja za oblikovanje prirobnic je bistvenega pomena za odstranitev vseh ostankov, prahu ali umazanije, ki so se lahko nabrali med proizvodnim procesom. S čisto krpo ali krtačo obrišite površino stroja in se izogibajte uporabi vode ali drugih čistilnih sredstev, ki lahko poškodujejo opremo.



Mazanje
Pravilno mazanje gibljivih delov stroja za oblikovanje prirobnic je ključnega pomena za njegovo nemoteno delovanje. Prepričajte se, da uporabljate visokokakovostna maziva, ki jih priporoča proizvajalec.



Poravnava
Poravnava komponent stroja za oblikovanje prirobnic, kot so valji, rezila in oblikovalne glave, je ključnega pomena za njegovo optimalno delovanje. Preverite morebitno neusklajenost ali obrabljenost delov in jih po potrebi prilagodite ali zamenjajte.



Redni pregled
Redni pregledi stroja za oblikovanje prirobnic bodo pomagali odkriti vse težave zgodaj in preprečiti draga popravila. Bodite pozorni na morebitne znake obrabe, poškodbe ali neporavnanosti delov in jih nemudoma odpravite.



Usposabljanje operaterja
Ustrezno usposabljanje upravljavcev stroja je potrebno, da preprečite morebitne nesreče med delovanjem. Zagotovite, da so zaposleni, ki ravnajo z opremo, ustrezno usposobljeni in seznanjeni z varnostnimi protokoli.



Preventivno vzdrževanje
Izvajanje programa preventivnega vzdrževanja lahko pomaga podaljšati življenjsko dobo stroja za oblikovanje prirobnic in preprečiti okvare. Načrtujte redne preglede, čiščenje, mazanje in druga vzdrževalna opravila v skladu s priporočili proizvajalca.

Naša tovarna


SBKJ GROUP, profesionalni dobavitelj strojev za proizvodnjo kanalov HVAC. Izdelke sestavljajo predvsem proizvodne linije za avtomatske kanale, stroj za izdelavo pravokotnih kanalov in stroj za oblikovanje okroglih/spiralnih kanalov. Raziskave in razvoj SBKJ so temelj naših avtomatskih oblikovalnikov cevi, ki proizvajajo kanale višje kakovosti z nižjimi proizvodnimi stroški. SBKJ je uveljavljen kot najpomembnejši in vodilni inovator v proizvodnji SPIRALNIH KANALOV z razvojem, ki je temelj naših avtomatskih oblikovalnikov cevi, ki proizvajajo kanale višje kakovosti z nižjimi proizvodnimi stroški. SBKJ je uveljavljen kot največji in vodilni inovator v proizvodnji SPIRAL DUCT z več patentiranimi izumi, kot sta Flying Slitter in Flying crimper. Poleg tega je na voljo storitev OEM.

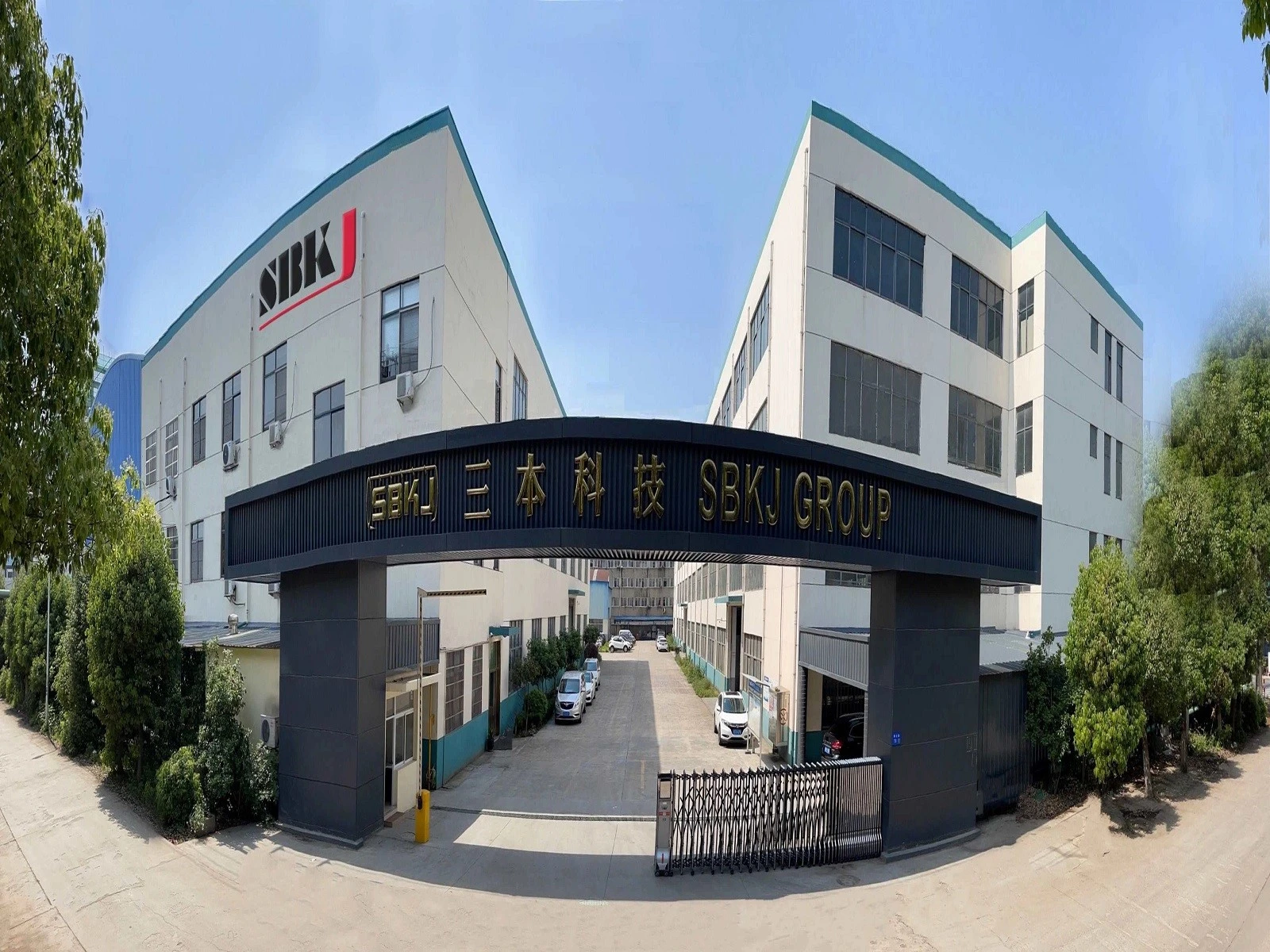

202203250958487a65b51d0d494a7bb950524298dea265

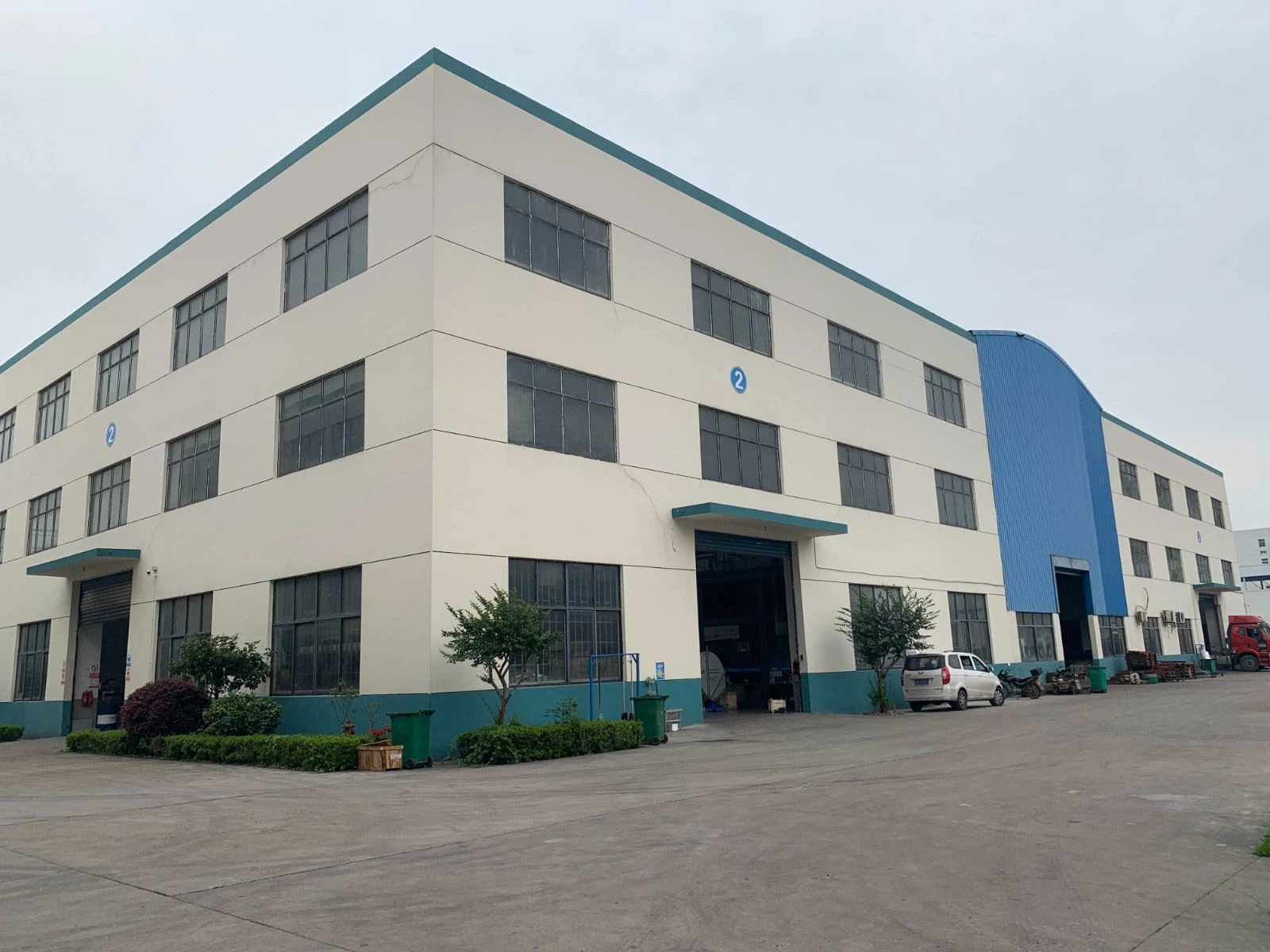

202203251039228aca555ab0ba498896e87d49eccf1e1d

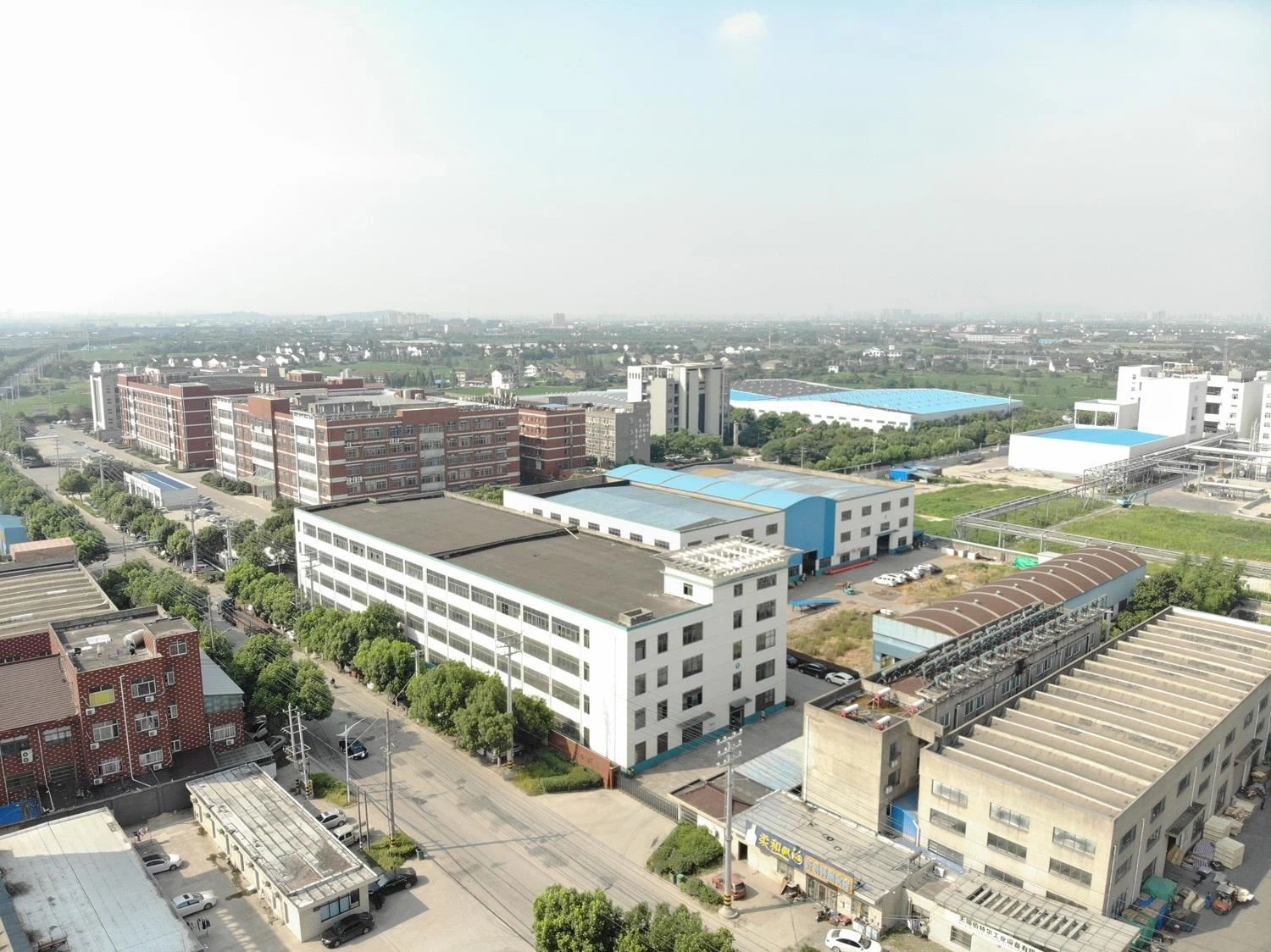

202203251040431d0480259e054ad7a648af33a939c0e1

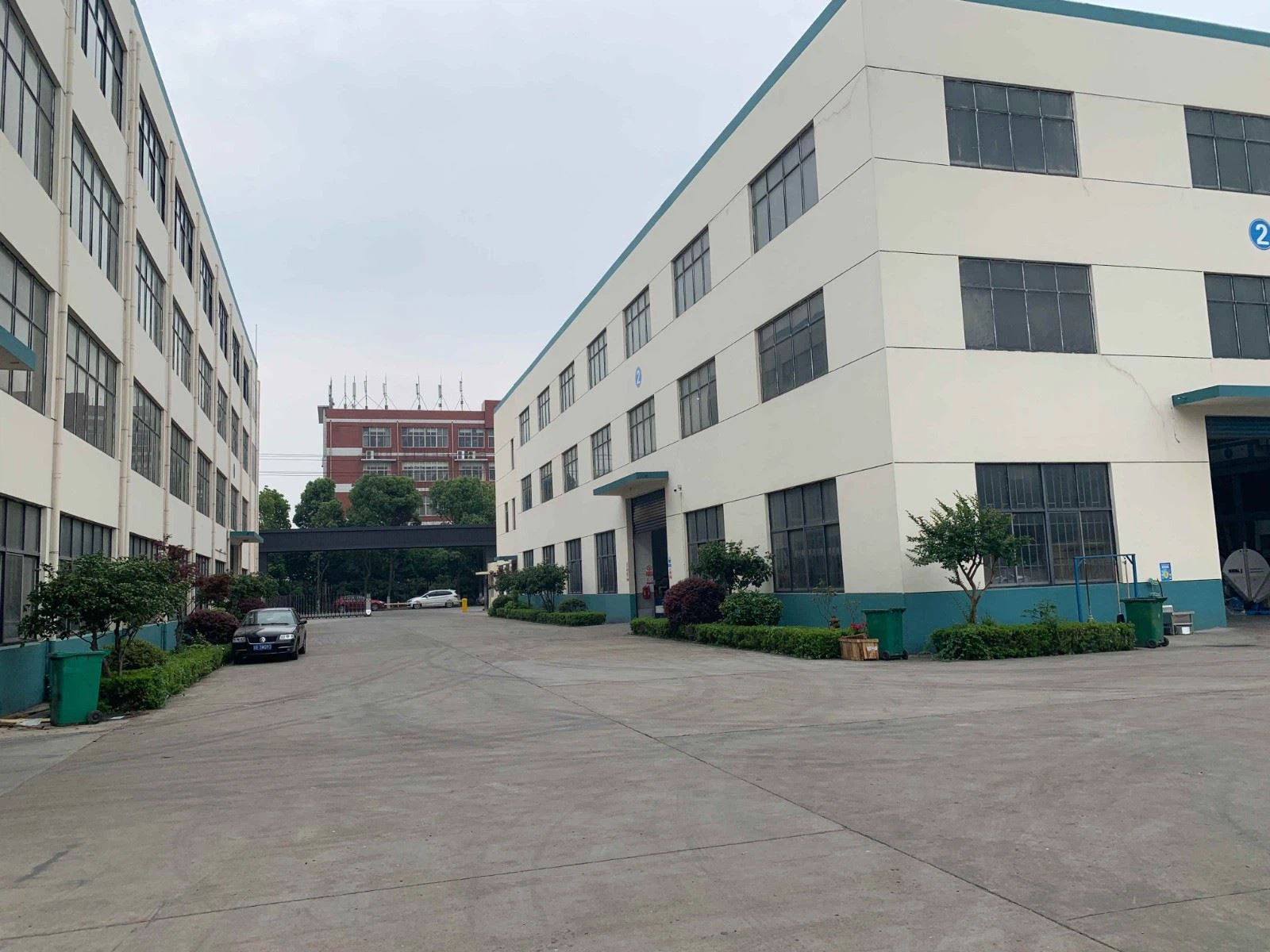

2022032510394175ece4ee1f7e42f294ddd3c6792fde64
tovarna




productcate-800-570




pogosta vprašanja

V: Kaj je stroj za oblikovanje prirobnice?

O: Stroj za oblikovanje prirobnice je vrsta stroja, ki se uporablja za upogibanje in oblikovanje pločevine v kose s prirobnico. Stroj uporablja hidravlični ali mehanski pritisk za oblikovanje kovine v določeno obliko.

V: Kakšne so aplikacije stroja za oblikovanje prirobnic?

O: Stroj za oblikovanje prirobnice se uporablja pri izdelavi različnih izdelkov, kot so kanali HVAC, izpušni sistemi in drugi kovinski izdelki, ki zahtevajo rob s prirobnico. Stroj za oblikovanje prirobnice je naprava, ki se uporablja pri obdelavi kovin za ustvarjanje prirobnice na plošči kovina. Prirobnico je mogoče uporabiti za različne namene, na primer za spajanje dveh kovinskih kosov ali za povečanje trdnosti kovinske plošče.

V: Katere vrste strojev za oblikovanje prirobnic so na voljo na trgu?

O: Vrste strojev za oblikovanje prirobnic, ki so na voljo na trgu, so ročno upravljane, mehanske, hidravlične in pnevmatske. Stroji za oblikovanje prirobnic lahko običajno delajo z različnimi materiali, vključno z jeklom, aluminijem, bakrom in drugimi zlitinami.

V: Katere dejavnike je treba upoštevati pri izbiri stroja za oblikovanje prirobnic?

O: Dejavniki, ki jih je treba upoštevati pri izbiri stroja za oblikovanje prirobnic, so proizvodna zmogljivost, debelina pločevine, zahtevana vrsta prirobnice in proračun.

V: Katere varnostne ukrepe je treba sprejeti med delovanjem stroja za oblikovanje prirobnic?

O: Varnostni ukrepi, ki jih je treba sprejeti med delovanjem stroja za oblikovanje prirobnic, vključujejo nošenje ustrezne zaščitne opreme, kot so rokavice in zaščitna očala, zagotovitev, da je stroj pravilno ozemljen, in vzdrževanje delovnega območja čistega in brez nevarnosti. Poleg tega morajo biti zaposleni usposobljeni o varni uporabi stroja.

V: Kakšno vzdrževanje je potrebno za stroj za oblikovanje prirobnic?

O: Za učinkovito delovanje stroja za oblikovanje prirobnic je potrebno redno vzdrževanje, kot je mazanje, čiščenje stroja in preverjanje morebitnih znakov obrabe. Pazljivo upoštevajte navodila proizvajalca, da zagotovite, da stroj deluje, kot je predvideno.

V: Kakšna je življenjska doba stroja za oblikovanje prirobnic?

O: Življenjska doba stroja za oblikovanje prirobnic je odvisna od različnih dejavnikov, kot so uporaba, vzdrževanje in kakovost stroja. Na splošno lahko dobro vzdrževan stroj zdrži več let. Uporaba stroja za oblikovanje prirobnic lahko pomaga povečati produktivnost z zmanjšanjem časa in truda, potrebnega za ročno izdelavo prirobnic. Prav tako lahko pomaga zagotoviti dosledne in natančne oblike prirobnic.

V: Kakšne so pogoste težave, ki se lahko pojavijo med delovanjem stroja za oblikovanje prirobnic?

O: Pogoste težave, ki se lahko pojavijo med delovanjem stroja za oblikovanje prirobnic, vključujejo neporavnanost kovinske pločevine, čezmerno obrabo in trganje stroja ter težave s hidravličnimi ali mehanskimi komponentami. Redno vzdrževanje in pravilna uporaba lahko zmanjšata verjetnost pojava teh težav.

V: Kako izberem pravi stroj za oblikovanje prirobnic za svoje potrebe?

O: Ko izbirate stroj za oblikovanje prirobnic, upoštevajte dejavnike, kot so velikost stroja, materiali, s katerimi lahko dela, ter vrsta in kompleksnost prirobnic, ki jih lahko ustvari. Pomembno je tudi upoštevati vir napajanja naprave in morebitne dodatne funkcije, ki jih lahko ponuja.

V: Kakšne so prednosti uporabe stroja za oblikovanje prirobnic?

O: Prednosti uporabe stroja za oblikovanje prirobnic vključujejo povečano učinkovitost, natančnost in doslednost v proizvodnem procesu. To lahko povzroči nižje proizvodne stroške in višjo kakovost izdelkov.

V: Katere vrste strojev za oblikovanje prirobnic so na voljo?

O: Na voljo je več vrst strojev za oblikovanje prirobnic, vključno s pnevmatskimi, hidravličnimi in električnimi modeli. Vsaka vrsta ima svoje edinstvene funkcije in prednosti, odvisno od posebnih potreb uporabnika.

V: Kakšne so prednosti uporabe stroja za oblikovanje prirobnic?

O: Stroji za oblikovanje prirobnic ponujajo številne prednosti pred ročnimi ali tradicionalnimi metodami oblikovanja prirobnic. So hitrejši, učinkovitejši in zagotavljajo dosledne rezultate z manj dela. Omogočajo tudi visoko stopnjo točnosti in natančnosti izdelanih oblik prirobnic.

V: Katere dejavnike je treba upoštevati pri izbiri stroja za oblikovanje prirobnic?

O: Dejavniki, ki jih je treba upoštevati pri izbiri stroja za oblikovanje prirobnice, vključujejo materiale, ki se oblikujejo, zahtevano obliko in velikost prirobnice, obseg proizvodnje in razpoložljivo površino. Drugi dejavniki lahko vključujejo funkcije stroja, kot so samodejno dovajanje materiala, računalniški nadzor ali možnosti orodja.

V: Za katere aplikacije se uporabljajo stroji za oblikovanje prirobnic?

O: Stroj za preoblikovanje prirobnice je vrsta stroja za preoblikovanje pločevine, ki se uporablja za upogibanje pločevine in ji daje rob s prirobnico. Prirobnice je mogoče izdelati v različnih oblikah in velikostih, odvisno od uporabe. Stroji za oblikovanje prirobnic se pogosto uporabljajo pri izdelavi pločevine, HVAC, avtomobilski in vesoljski industriji ter v proizvodnji kanalov in prezračevalnih sistemov.

V: Kakšen je proces oblikovanja?

O: Cilj oblikovanja materiala je dati določeno obliko po vrsti specifičnih tehnik. Ta postopek omogoča preoblikovanje dela brez dodajanja ali odstranjevanja materiala v metalurgiji. Proizvajalci to lahko izvedejo z različnimi metodami. Prirobničenje je tehnologija lepljenja in oblikovanja, ki se uporablja pri oblikovanju pločevine. Z upogibanjem čez rob kovinskih plošč s pomočjo stroja za prirobničenje proces ojača upognjeni rob ali ustvari povezavo, sestavljeno iz več komponent.

V: Kako se stroj za oblikovanje prirobnic razlikuje od drugih vrst strojev za oblikovanje?

O: Stroji za oblikovanje prirobnic so zasnovani posebej za oblikovanje prirobnic na pločevini, medtem ko se lahko druge vrste strojev za oblikovanje uporabljajo za različne vrste postopkov oblikovanja, kot so upogibanje, zgibanje ali oblikovanje.

V: Katere varnostne ukrepe je treba upoštevati pri uporabi stroja za oblikovanje prirobnic?

O: Upravljavci strojev za oblikovanje prirobnic morajo nositi ustrezno zaščitno opremo, kot so rokavice in zaščitna očala. Prav tako morajo biti usposobljeni o tem, kako varno upravljati stroj in kako se odzvati na morebitne nevarnosti.

V: Kaj je primer stroja za oblikovanje prirobnic?

O: V tem procesu uporabljamo napetosti, ki so lahko v obliki napetosti, stiskanja, striga itd., da deformiramo surovino. Primeri preoblikovalnih procesov so izdelava pločevine, kovanje, valjanje, ekstrudiranje, vlečenje žice, valjanje navojev, rotacijsko nihanje itd.

V: Kakšna je razlika med oblikovanjem in kovanjem?

O: Tako kovanje kot oblikovanje sta zasnovana za spreminjanje velikosti in/ali oblike kovinskih obdelovancev. Razlika med njima je v tem, da kovanje vključuje uporabo udarcev pod pritiskom za deformacijo kovinskih obdelovancev, medtem ko preoblikovanje vključuje uporabo mehanske deformacije.

V: Kakšna je razlika med procesom oblikovanja in obdelave?

O: Prednosti postopkov preoblikovanja kovin vključujejo odsotnost izgube surovine, boljše mehanske lastnosti izdelka in hitrejšo stopnjo proizvodnje. Strojna obdelava je postopek odstranjevanja materiala v obliki odrezkov s klinastim orodjem.

Znani smo kot eden vodilnih proizvajalcev in dobaviteljev strojev za oblikovanje prirobnic na Kitajskem, ki ga odlikujejo kakovostni izdelki in konkurenčna cena. Tukaj v naši tovarni kupite stroj za oblikovanje prirobnic po meri, izdelan na Kitajskem.
