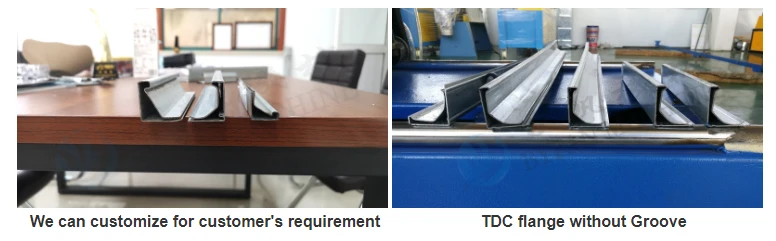

Hvac rezalni stroj za oblikovanje prirobnic

Specifikacija:
1) Tehnično oblikovanje
Odvijalnik--- Vodilni premik ---Oblikovanje---Merjenje in rezanje---Odtočna miza
2) Odvijalnik:
1. Notranja pot, nosilna 1T
2. Tuljava brez napajanja
3. Notranji premer tuljave: 450--530 mm
4. Zunanji premer tuljave: manjši ali enak 1200 mm
3) Vodilni premik:
1. Širina vodilnega premika: 55 mm ----200 mm
4) Okvir za oblikovanje:
1. Surovina: pocinkano jeklo, nizkoogljično jeklo: na primer Q 235
2. Debelina: 0.6 mm-1.0 mm
3. Širina surovine: 80 mm -120 mm
4. Vrsta okvirja je vrsta stene
5. Oblikovanje kompletov: 17 kompletov
6. Premer glavne gredi￠42 mm, surovina gredi 40Cr srce, ki se ukvarja
7. Surovine zvitka GCr15, vse s srcem, HRC56-62
8. Hitrost oblikovanja: 8 m/m
9. Zajemite kvadratno mero: dolžina X širina 15 metrov X 2 metra
10. Moč motorja 3,5 kw, tip reduktorja ZQ250, 4.3.11 pretok hladilne in mazalne tekočine: 120L/min
5) Rezanje in merjenje:
1. Rezalna moč motorja: 2 KW
2. Hitrost rezanja se lahko prosto prilagaja
3. Zračni vir: 0.9 kub/min, 0.5~0.7 MPa
